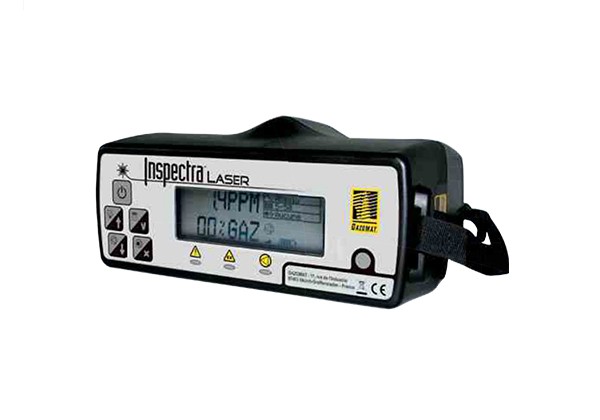

Inspectra Laser便携式激光甲烷检测仪

便携式激光甲烷检测仪，是一款采用激光光谱分析技术的高性能天然气管网泄漏探测设备。该设备符合ATEX防爆认证，能探测微小的甲烷泄漏，并能有效定位，是燃气人士不可或缺的高效检测设备。

只检测甲烷，其他气体无干扰：

检测单元中激光二极管产生的激光波长与甲烷分子的吸收波长相一致。当激光碰到甲烷分子，便会被部分地吸收。因此，该设备只探测甲烷，对其他碳氢气体， 化学气体，水蒸汽，以及大气中 的污染气体均不敏感。

1 ppm 的灵敏度：

Herriot单元中的多程激光束的长度能确保检测灵敏度达到ppm级别。

极高的测量精度（2个量程）：

o PPM 量程，从 0 ppm 到 10000 ppm

o GAS 量程，从 0 到 100% Vol

同时显示两个量程：

响应迅速

二级采样泵速：35升/小时，70升/小时

三款产品：

Non-ATEX 版本：量程 从0 ppm 到 10000 ppm

Non-ATEX 版本：量程 从0 ppm 到 100% Vol

ATEX 版本： 量程 从0 ppm 到 100% Vol

容易操作

启动时自检

带背光的LCD大屏显示

视听告警指示器（电池电量状态，气泵状态，告警音开/关，爆炸风险提示等）

通过4个多功能键和滚动菜单，可实现标准功能和高级功能等操作

软件对话框

带有自动切换功能的四级测量量程

可选测量模式：绝对浓度和相对浓度

电池运行时间长，在20°C 时可达8小时（ATEX版本）

应用范围：

ATEX 版本： 用于爆炸环境（户内和户外），满足任何测量 天然气浓度的要求（只测甲烷），如：

o 天然气管网巡检（只检甲烷）

o 燃气泄漏探测和定位（只检甲烷）

o 天然气压缩场站的泄漏监测

o 实验室精确测量甲烷浓度 o 自然环境中甲烷排放的监测 （地质及火山监测等...）

Non ATEX 版本：主要用于户外环境以及有限的爆炸环境中，  以及无爆炸风险的环境中

要求测量天然气浓度的环境（只检甲烷）

技术参数

测量原理：激光光谱分析

量程：

o 量程 1: 0 ppm - 10,000 ppm

o 量程 2: 0% Vol- 100% Vol

探测极限：1 ppm

3 款产品：

o Non ATEX 版本： 0 ppm 到 10000 ppm

o Non ATEX 版本： 0 ppm 到 100%

o Vol ATEX 版本： 0 ppm 到 100% Vol

响应时间：

o T90 ：4.5 秒

o T10 ：2 秒 带采样杆

o T90： 6 秒 带采样杆

o T10：<3.5 秒

显示：带有数字图形显示功能的LCD，背光功能 – 3 区显示：

o 浓度值 (0 - 10,000 ppm ， 0.0% - 100.0% vol)

o 状态指示

o 对话窗

浓度值数字的高度： 13 mm  按键

5 个按键： 通过带有登录保护的方式可进入高级菜单

ATEX 版本的供电：

o 通过 ATEX 认证的 镍镉可充电电池组 （Ni-CD）： 3 x 1.2V – 4Ah

o 100-240 VAC / 50-60Hz 充电器

o 在0.4A 下，充电时间 14 小时

non-ATEX 版本的供电：

o Non-ATEX 镍氢可充电电池组（Ni-MH） ： 3 x 1.2V – 10Ah

o 100-240 VAC / 50-60Hz 充电器

o 在1A下，充电时间 10 小时

电池运行时间：20°C时，设备未连接附件，2级泵速，关背光：

o ATEX 版本： 8 小时

o Non-ATEX 版本：20 小时

20°C时，设备连接蓝牙套件，2级泵速，关背光：

o ATEX 版本： 6 小时

o Non-ATEX 版本： 16 小时

当温度低于0°C 和高于 35°C时，电池运行时间会缩短 20%

泵速： 35 升/小时 (泵速1) ，70 升/小时 (泵速2)

告警：以下情况处罚告警：可视告警 (LED 和 LCD 显示) ，声音告警

o 甲烷的测量值高于设定的告警阈值

o 甲烷的浓度值高于爆炸下限

o 吸气泵： 气泵停止，或故障

状态指示：电池电量， 气泵状态 (2 级速度，停止)

气路连接：

o 进气口，快速接头，带有锁止机构：采样杆连接在右侧

o 出气口，快速接头

电气连接：

o 充电插头， 2.1 mm 公插头

o  通讯连接，圆形串口接头

外壳：外壳材料：混合玻璃纤维和碳的加固型尼龙材质

前面板：阳极氧化铝

尺寸：长 263 mm x 宽 113 mm x 高 141 mm

重：2.5 kg （带电池和背带）

使用条件：

o 湿度： 5 % - 80 % 相对湿度

o 温度： –15 °C 至 +40 °C

o 压力： 大气压 1013 mbar (± 100 mbar)

存储条件 (不包括电池) ：

o 湿度： < 90 % 相对湿度

o 温度： -20 °C 至 +60 °C

防护等级：IP 54

认证：

o CE标志

o 94/9/CE指令，1994年3月23日

o 2004/108/CE指令，1989年5月21日：电磁兼容

ATEX防爆认证（1ppm-100%vol版本） ：爆炸环境中使用的欧洲标准

o EN 60079-0，2006

o EN 60079-11，2007

o EX II2G ib IIB T4，INERIS NO 05ATEX0051
