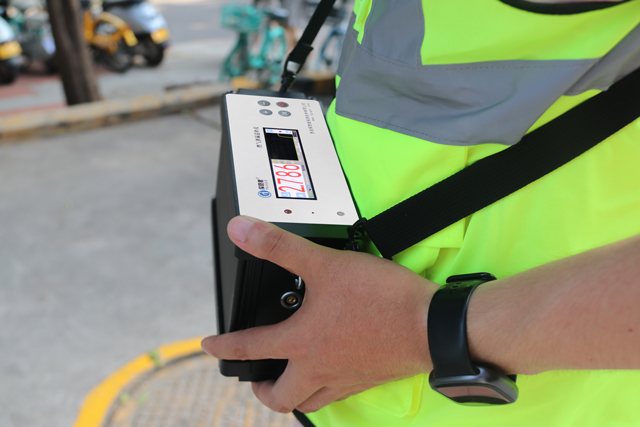

激光甲烷泄漏检测仪PLM30（便携式/车载式）

开发背景

西安捷通智创仪器设备有限公司一直致力于研制高性能管线探测检测仪器及其辅助装备，打造深受客户喜爱的先进的仪器是我们一直追求的目标，要实现这些必须有强大的研发团队和对客户需求的多方把握。西安捷通智创仪器设备有限公司利用其多年在检漏探测检测仪器研制方面的积累和管道漏水检测行业多年的从业经验，研发团队历经多年的努力，成功研制出精致耐用的燃气泄漏巡检仪，多项技术和创新的设计助其成为行业新锐。

概述

PLM30是一种基于可调谐半导体激光吸收光谱技术（TDLAS） 的高精度气体检测设备，专用于实时、非接触式探测甲烷（CH₄）气体泄漏。该仪器通过发射特定波长的激光束，利用甲烷分子对近红外光谱的特征吸收特性，精准分析气体浓度，实现快速、实时的泄漏检测。检测精度可达PPM级（百万分之一），响应时间短至毫秒级，显著优于传统检测技术。

仪器采用模块化设计，具备高灵敏度、强抗干扰能力和长寿命等优势，可适应复杂工业环境，如天然气管道、城市燃气管网、化工厂、储气站及煤矿等场景。其非接触式检测模式无需采样，避免了传感器中毒风险，内置智能算法可区分甲烷与其他气体干扰，降低误报率，助力用户快速定位泄漏点，及时启动应急响应。

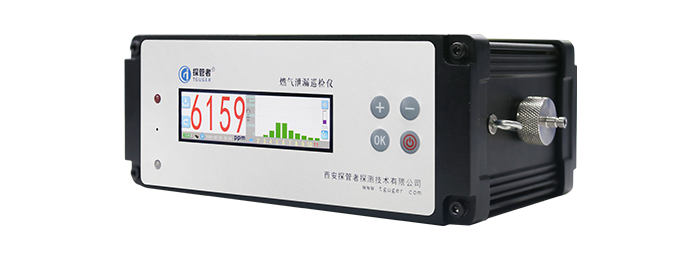

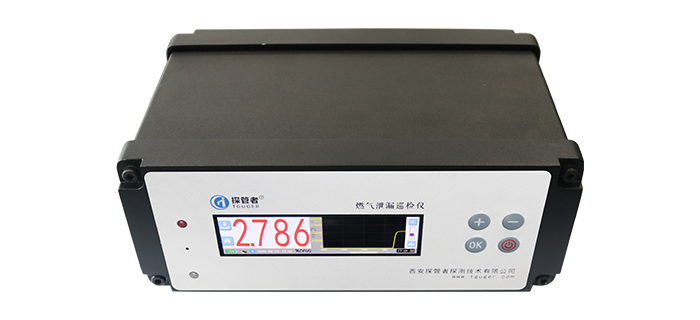

仪器采用全触屏的高亮宽温3.7寸LCD显示屏，显示屏大数字实时显示当前甲烷含量并通过方柱高低来显示当前甲烷含量大小，连续显示200秒内甲烷浓度数值变化曲线，实时显示一个时间段内检测到的甲烷含量最小值，也可以通过方柱图记录保持查看每处甲烷含量数值。仪器可自由调节气泵的转速从而调节吸气的速度，检测模式分为测漏模式与测爆模式。它拥有高灵敏度、快速响应、便携设计、用户友好、数据记录等多项特点，并被应用于各种燃气、石油管道场景，监测甲烷泄漏、分析漏点、预防爆炸风险。作为智慧安防与环保监测的核心工具，激光甲烷泄漏检测仪在保障能源设施安全运行、减少温室气体排放及预防爆炸事故方面具有重要价值，是工业安全与绿色发展的关键技术装备。

激光甲烷检测原理

1.功能描述

激光甲烷检测的核心原理基于可调谐半导体激光吸收光谱技术（TDLAS），通 过甲烷分子对特定波长激光的选择性吸收特性实现浓度检测。仪器使用半导体激光器发射一束窄线宽的近红外激光（通常针对甲烷分子在1653nm附近的特征吸收峰）。通过调节激光器的电流或温度，使激光波长在甲烷吸收峰附近微小范围内周期性扫描，确保激光波长精确匹配甲烷的吸收谱线。当激光束穿过待测区域时，若环境中存在甲烷气体，其分子会选择性吸收特定波长的光子能量，导致激光光强衰减。吸收程度与甲烷浓度、光程长度呈正相关，遵循比尔-朗伯定律（Beer-Lambert Law）。

2. 测量原理

“甲烷分子会吸收特定波长的光”。—— 分子吸收光谱

“透明介质（甲烷气团）对光的吸收量，与气团的厚度和气团的浓度成比例”。—— 比尔朗伯定律

根据上面的物理原理，可以使用一束特定波长的光束去穿透泄漏的甲烷气团，根据光束变弱的程度，就可以测量被穿过气团甲烷的浓度，而且只对甲烷有响应（唯一选择性）。使用多次反射的检测池，让激光反复通过被测气体可以成倍提高检测灵敏度。

功能特点

◇  可调谐半导体激光吸收光谱技术（TDLAS），对甲烷外的其他气体完全无效，检测中不受干扰气体的影响。

◇  精确测量甲烷泄漏值，准确可靠的测量结果，可用于埋地管道精确查找漏点。

◇  甲烷泄漏快速响应，超快速的反应时间。

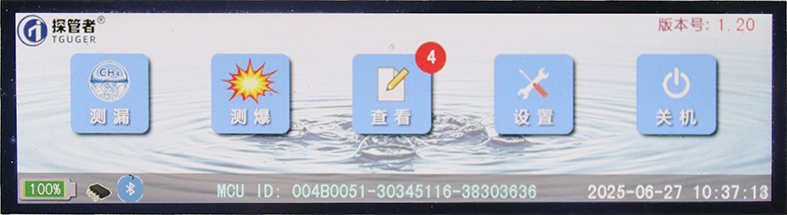

◇  仪器测漏模式和测爆模式，可根据不同的场景灵活选择检测模式。

◇  仪器屏幕亮度和报警数值可调，根据工作环境和现场情况可自由设置亮度和报警数值。

◇  仪器屏幕左侧实时显示当前检测到的甲烷数值，屏幕右侧实时显示当前200秒内整个甲烷检测数值曲线，更直观实时的对比，更快捷的发现泄漏点。

◇  高亮触摸彩色显示屏和实体按键相结合，既能通过触屏快速操作还能使用按键操作。

◇  每个点位的甲烷泄漏检测数值可通过直观柱状图显示存储查看，可配合埋地管道打孔精确查找漏点，每个点甲烷泄漏检测都可记录数值，并且保存数据，可通过历史数据不对更方便直观找到漏气点。

◇  防水防尘保护，仪器进气口和仪器内部气路和外部探头气路上都配有水气杂质过滤器，适应恶劣条件下工作，也能防止仪器进水进杂质损坏仪器。

◇  可调节系气泵转速，可单独设置吸气泵打开关闭。

◇  电池运行时间超长（12小时）。

◇  直观的导航菜单，可定制的参数设定， 可自由设定报警值。

◇  重量轻，体积小，仪器人机工程学设计，增加操作人员舒适性。

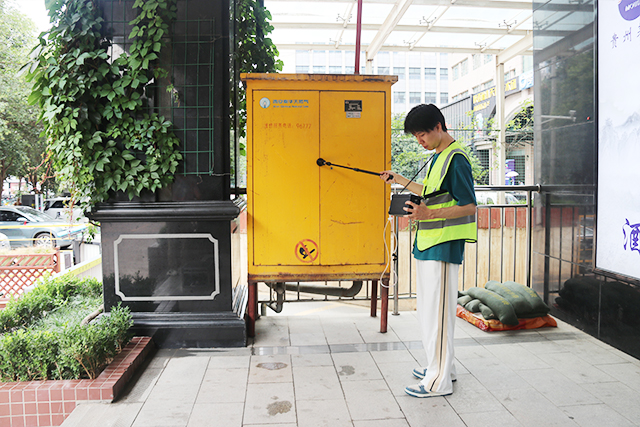

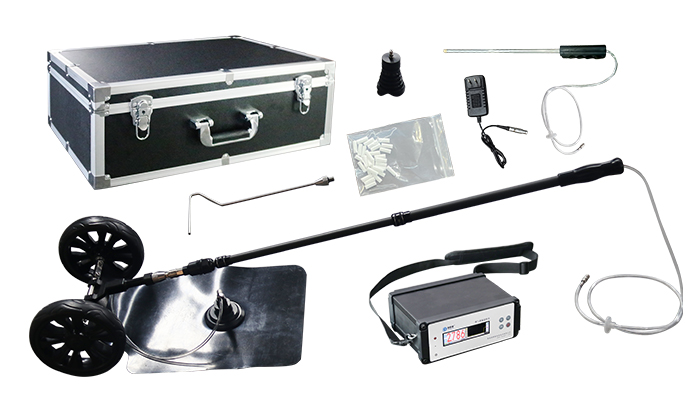

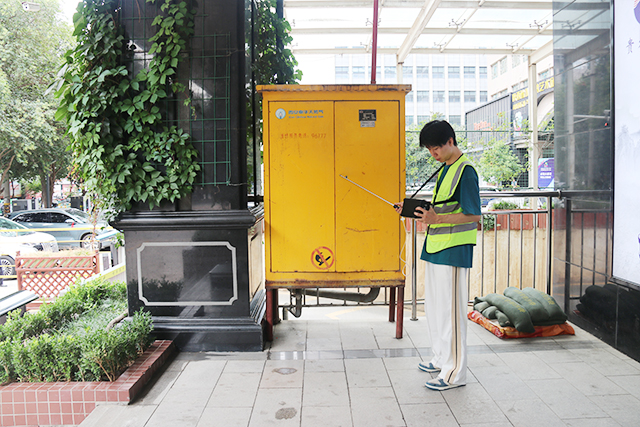

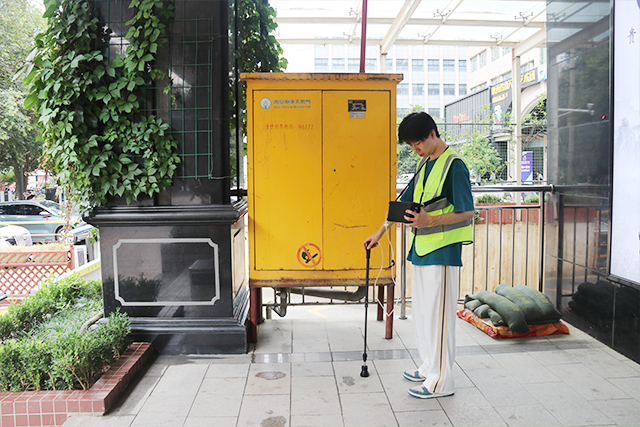

◇  仪器探头配置极其丰富，配备钟型探头、小推车探头、三角鹅颈探头、伸缩针型探头，这四种探头适合埋地管道、架空管道、室内巡检等各种场景下的高效燃气泄漏检测。钟型探头、小推车探头、三角鹅颈探头通过自锁快速气动插头与自锁式伸缩杆快速插拔，自锁伸缩杆长度范围0.55米-1.25米，检测人员可根据自己身高和使用习惯 自由设置探头长度。伸缩针型探头也可以自由调节伸缩长度。

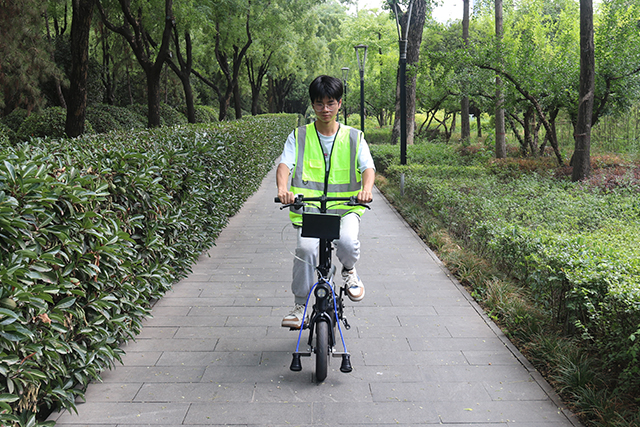

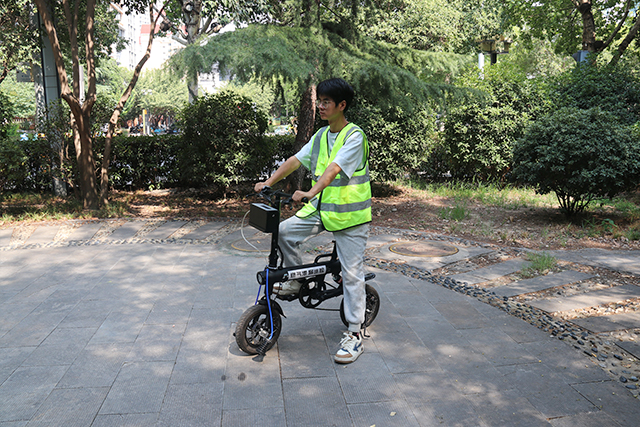

◇ 电动车式巡检测漏，既节省时间又高效方便，大大缩短了通勤成本，提高了检测效率。

技术参数

气体类型：甲烷（CH₄）。

检测原理：激光吸收光谱（TDLAS）。

检测方式：泵吸式。

安装方式：便携式。

测量范围：0~100%VOL。

灵敏度：1PPM。

误差/浓度范围：±4PPM/0-100PPM，±3%真值/100-50000PPM，±5%真值/5%VOL-50%VOL，±10%真值/50%VOL-100%VOL。

响应时间：0.15s。

报警输出：声光报警。

外壳材质：全铸铝外壳。

工作环境：温度-20℃~+50℃，湿度10~95%RH（无凝露）。

大气压力：86~106kPa。

工作时间：12h。

充电时间：5h。

预热时间：1分钟。

电池：5800mAH 电压12V。

主机净重：1.5kg。

主机尺寸：200x80x120mm。
